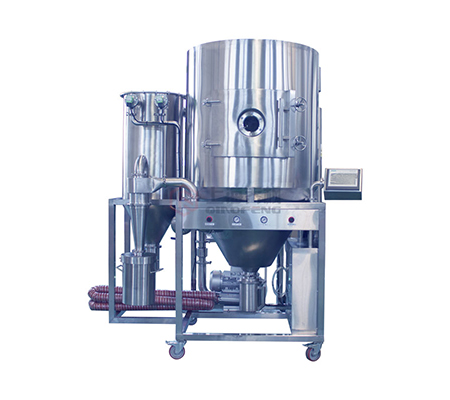

一、高速離心噴霧干燥機組設備簡介 :

      本款噴霧干燥機由七個系統組成，即供料系統、霧化系統、干燥塔、物料回收系統、加熱系統、管道系統和控制系統。

1 高速離心噴霧干燥機組原理介紹
      噴霧干燥器使處理溶液、懸浮液或泥漿狀物料的干燥設備，基本流程為料液通過霧化器，形成霧滴分散在熱氣流中。空氣經鼓風機送入空氣加熱器預熱，然后進入噴霧干燥器，與霧滴接觸干燥。產品中一部分落入塔底與氣體分離，另一部分由引風機吸入旋風分離器 經分離后將尾氣排空。 離心噴霧干燥機主要是利用旋轉霧化器高速旋轉力將霧滴甩出。
      氣流式噴霧干燥機因使用氣流式霧化器而得名。氣流式霧化器的工作原理是利用高速
      氣流使液膜產生分裂。高速氣流采用壓縮空氣。料液的流速很低，當壓縮空氣以很高的環
      隙速度從霧化器噴出時，兩者存在很大的速度差，使氣液之間產生摩擦力和剪切力。液體 在瞬間被拉成一條條細長的絲，這些液絲在較細處很快斷裂而形成微小的霧滴。
      離心噴霧干燥機主要是利用旋轉霧化器高速旋轉力將霧滴甩出，同樣是經熱風干燥后成為粉末或者顆粒。
      而本款噴霧干燥機是離心與氣流兩用型，當實驗需求粉末那采用氣流式，氣流式使用壽命長，不易損壞，同時這也是離心霧化器的缺點，當實驗需求均勻粉末或者顆粒時選離心霧化系統噴霧干燥。

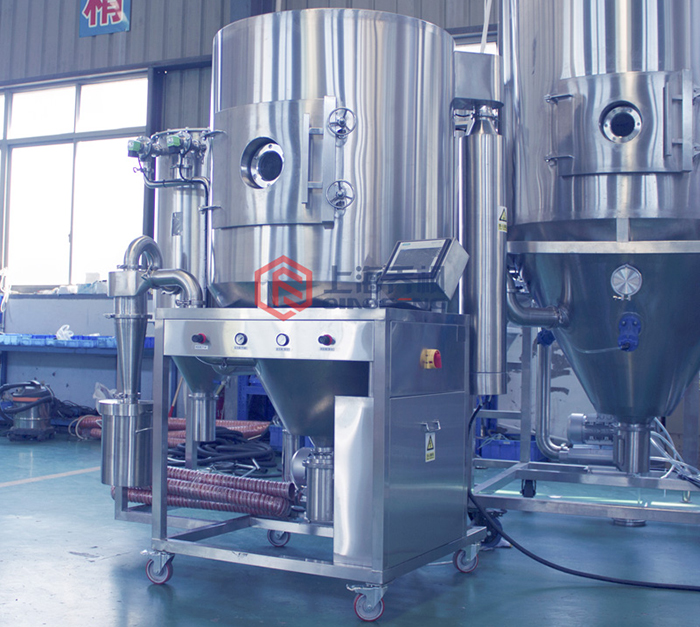

2. 設備總體結構（以供應商*終設計為準）
3. 供料系統
      供料系統由蠕動泵蠕動管組成。
4.霧化系統
      霧化系統采用離心式霧化器，。泵將料液送入霧化器內，噴嘴環隙噴出的高速氣流使料液霧化，通過改變氣液比可以 對霧滴粒徑進行調整。
5.干燥塔
      干燥塔主要由塔體、錐底、蝸殼、氣體分布器、溫度傳感器等組成，根據水分
      蒸發量及物料性質設計霧化半徑、停留時間與處理風量。為避免取料時物料發生噴濺現象，
      干燥塔采用微負壓操作。干燥塔上部是熱風入塔口，裝有蝸殼和熱風分布器，熱空氣通過熱風分布器均勻地分布開來，與霧滴進行均勻有 效地熱交換，使霧滴干燥成為干粉產品。溫度傳感器用于記錄進風溫度及出風溫度。
6.物料回收系統
      物料回收系統由旋風分離器和布袋除塵器組成。干燥后攜帶粉塵的氣體進入旋風分離器，通過旋風進行氣固分離，粉體進入料筒氣體往上由出風口排出，進入布袋除塵器。通過布袋方式有效地對氣體中的微量超細粉體進行回收。
7.加熱系統 加熱系統由空氣過濾器、鼓風機及防爆電加熱器組成。
8.管道系統 管道系統由引風機和不繡鋼管路構成。

9.控制系統 以可編程控制器為中心，控制各個重要功能裝置及故障報警：有自動和手動控制兩種模式。

二、高速離心噴霧干燥機組參數：

      塔體內徑：Φ800mm
      ? 塔體外徑：Φ1000mm
      ?引風量：600 m3/h
      ? 進風溫度：110-250°C
      ? 出風溫度：80-95°C。
      ? 水分蒸發量：5 kg/h （250度情況下）
      ? 含固量：視物料情況而定
      ? 熱源：電加熱
      ?收料方式：布袋除塵、塔底、旋風三點收料。
      ?布袋材質：日本東麗,聚四氟折疊濾芯
      ?霧化方式：A:離心(電動式，24000RPM,轉速可調，霧化器變頻器調節) B:氣流雙用式（氣流霧化，氣壓可調0.2MBA）
      ?是否含布袋除塵系統：含
